Оборудование для сварки пластиковых труб W315 с протоколированием WELTECH

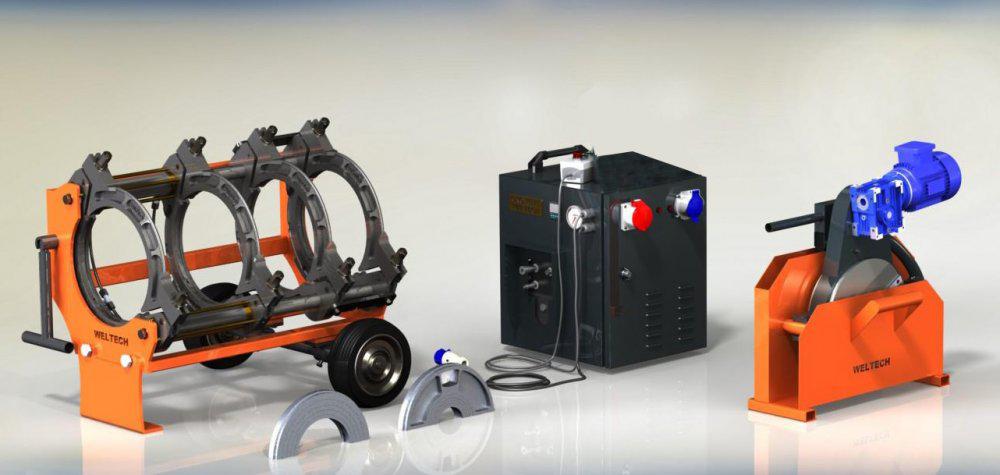

Сварочный аппарат Weltech CNC-W315 Украина (Турция) для сварки пластиковых труб от 90 до 315 мм.

Сварочная машина для сваривания полиэтиленовой трубы в стык Велтеч W315 Турция с гидравлическим приводом c Блоком управления CNC. Паяльник ПЭ, ПВХ , ППРсистем трубопровода диаметром 90 до 315 мм.

Модель Weltech CNC-W315 (90-315 мм ; гидравлический привод c Блоком управления CNC).

Назначение: Сварка встык ПЭ (PE), ПП (PP) и ПВДФ (PVDF) труб и фитингов для размеров: 90-110-125-140-160-180-200-225-250-280-315 мм.

Сфера применения: Все типы труб и фитингов выполненные из ПЭ, ПП и ПВДФ применяются при транспортировке питьевой воды, стоков, и т.д.

Тип: Машина создана для использования с гидравлической системой. Для эксплуатации машины в стандартной комплектации необходимо напряжение: 220 В (однофазное).

Технические характеристики и Комплект поставки сварочного аппарата Weltech CNC-W315:

• Центратор (позиционер) обладает усиленной конструкцией, что обеспечивает надежную фиксацию труб и соединительных деталей, также центратор оснащен колесной базой (два колеса) для удобства перемещения позиционера во время выполненения сварочных работ . Всего в состав центратора аппарата Weltech W315 входит 4 (четыре) зажима: 2 (два) неподвижных зажима + 2 (два) подвижных зажима, приводимые в действие 2-умя (двумя) гидроцилиндрами, расположенными на направляющих центратора аппарата Weltech W315. На основном корпусе центратора (позиционера) сварочного аппарата Weltech W315 расположены герметичные быстро-разъемные муфты в количестве 2 (двух) штук.Габариты центратора (позиционера) W315: 100x65x60 см
• Торцеватель с электроприводом (Trimmer), оснащенный фиксатором рабочего положения и закрытым корпусом. Высоконадежная посадка торцующих дисков аппарата W315 обеспечивает плоскость торцовки труб и удаление стружки наружу. Мощность торцевателя аппарата Weltech W315: 220В+50Гц ; 0,75кВт. Габариты электрического торцевателя (триммера) W315: 70x65x70 см
• Гидравлический агрегат с электро-приводом (электрический гидравлический агрегат с блоком управления CNC) с диапазоном давления от 0 до 140 Бар и Весом 46кг, защищенный от загрязнений и оснащенный: манометром с глицерином, влагостойким электрическим щитом для подключения торцевателя с электрическим приводом и нагревательного элемента сварочного аппарата W315, защитным выключателем и внешним пультом управления гидроблоком. Гидравлический агрегат с электрическим приводом сварочной машины Weltech W315 служит для осуществления процесса давления во время сварки поверхостей и их охлаждения. Гидравлический агрегат с электро-приводом аппарата W315 сводит и разводит зажимы центратора/позиционера сварочного аппарата Weltech W315. Обеспечивает постоянное давление до 140 Бар даже при выключенном гидравлическом насосе. Мощность гидравлического агрегата с блоком управления и электроприводом аппарата Weltech W315: 220В+50Гц ; 0,55кВт. Габариты гидравлического агрегата с электро-приводом аппарата W315: 50x40x50 см.
• Гибкие гидравлические шланги длиной 3 метра в количестве 2 (двух) штук, весом 2,3 кг каждый. Гибкие гидравлические щланги необходимы для подключения гидравлического агрегата с блоком управления к центратору (позиционеру). С обоих концов гидро-шланги оснащены герметичными быстроразъемными муфтами (быстро-разъемные соединения ; БРС).
• Нагревательный элемент с электронным термостатическим регулятором температуры и поддержанием заданной рабочей температуры. Температура рабочей поверхности нагревательного элемента/блина/сварочного "зеркала" регулируется в диапозоне от 20 до 300 градусов Цельсия.(20-300oC) Температура распределяется равномерно по всей поверхности нагревателя. Поверхность нагревательного элемента аппарата W315 покрыто специальным антипригарным покрытием, предотвращаюшим прилипание. Мощность нагревательного элемента сварочного аппарата Weltech W315: 220В + 50 Гц ; 3,5кВт .
• Зажимные алюминевые литые вкладыши: 90-110-125-140-160-180-200-225-250-280мм. Комплект для каждого диаметра состоит из 8 (восьми) полуколец (редукционных вкладышей). Дуги/хомуты зажимов сварочного аппарата Weltech W315 являются вкладышами для сварки труб диаметром 315мм. Регулировка силы фиксации редукционных литых зажимных вкладышей (полуколец) осуществляется с помощью шпильки с резьбой. Вкладыши не проскальзывают.
• Фланцевый адаптер, который служит для сварки коротких втулок под фланец. Диапазон крепления втулок от 90 до 315мм (90-315мм).
• Пенал для торцевателя и нагревателя W315 (контейнер для торцевателя и нагревателя) необходим для транспортировки и хранения нагревателя и торцевателя аппарата W315. Также служит теплоизолятором для нагревательного элемента.
• Комплект инструментов для W315. В него входят: четырехгранник для фиксации болтов на съемных вкладышах, гаечный ключ для удобства фиксации зажимов центратора(позиционера), болты для для крепления съемных вкладышей к основному зажиму. На каждый диаметр съемных вкладышей используются болты различной длины, что обеспечивает безопасность при эксплуатации сварочного аппарата W315. Инструменты хранятся и и транспортируются в переносном ящике для инструментов.
• Документация на сварочный аппарат Weltech W315: паспорт станка W315, инструкция по эксплуатации (нормы технологического режима процесса сварки), гарантийный талон, упаковочный лист.
• Вес аппарата W315 (Нетто) составляет 330кг.
• Вес аппарата W315 в упаковке (Брутто) составялет 405кг.
• Габариты упаковки сварочного аппарата Weltech W315: 1 место (деревянный ящик); 120x115x85см; 1,2м3
• Суммарная мощность сварочного аппарата (машины) Weltech W315: 4,8кВт
• Необходимая мощность генератора для работы аппарата W315 "в поле": 6,8кВт

Сварочный аппарат Weltech W315 для сварки пластиковых труб от 90 до 315 мм.

Внешний Блок управления CNC:

• Блок CNC компьютерный блок управления процессом сварки предназначен для автоматического процесса сварки с минимальным участием человека
• Имеет программу параметров сварки осуществляя автоматический контроль и соблюдение всего цикла сварки
• Регистрирует результаты сварки в виде протокола на каждый стык, который в дальнейшем можно перенести на карту памяти или компьютер
• Простое управление на русском языке
• Не требуется дополнительного обучения сварщика для работы на блоке управления
• Большой легко читаемый дисплей
• Возможность сварки в ручном режиме
• Возможность корректировки данных во время процесса сварки
