НАСОСНЫЙ АГРЕГАТ 1К 100-65-250А (УМЕНЬШЕННОЕ РАБОЧЕЕ КОЛЕСО)

Насосы типа "K"

Электронасосы типа "К"- центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу, предназначены для перекачивания чистой воды, производственно-технического назначения (кроме морской) с рН 6...9, температурой от 273 до 358К (от 0 до + 85°С) и от 273 до 378К (от 0 до 105°С), и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 1%.

КОНСТРУКЦИЯ

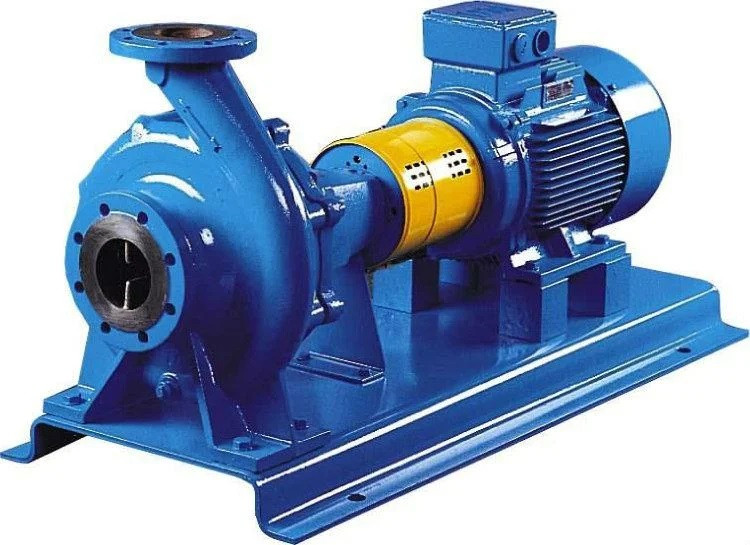

Агрегат электронасосный состоит из насоса и двигателя, смонтированных на общей фундаментной плите. Привод насоса от двигателя осуществляется через упругую муфту. Насос – центробежный, горизонтальный, консольный, одноступенчатый с опорой на корпусе насоса. Подвод перекачиваемой жидкости к насосу осуществляется горизонтально по оси насоса, отвод – тангенциально вверх. Корпус подшипников имеет два резьбовых отверстия диаметром М8х1 для установки датчиков измерения температуры подшипников. Уплотнение вала: - одинарный мягкий сальник (С) - одинарное торцовое уплотнение (5)

- двойной мягкий сальник (СД)

МОНТАЖ

Консольный насос поставляется комплектно смонтированным на фундаментной плите (раме) с электродвигателем.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Пример: К80-50-200а-С-УХЛ4 К Тип насоса - консольный 80 Диаметр входа, мм 50 Диаметр выхода, мм 200 Номинальный диаметр рабочего колеса, мм а Первая обточка рабочего колеса С Тип уплотнения (одинарное сальниковое) УХЛ Климатическое исполнение (районы с умеренным и холодным климатом) 4 Категория размещения при эксплуатации

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Перекачивание питьевой воды, чистой воды производственно-технического назначения (кроме морской) с рН6…9 и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности в системах отопления, циркуляции, водоснабжения.

Температура перекачиваемой жидкости от 0 до + 85°С, от 0 до + 105°С, + 120°С, +150°С .

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ

Материалы Электроподключение: Напряжение – 380 В Частота тока – 50 Гц Род тока – переменный. Консольный насос поставляется комплектно смонтированным на фундаментной плите с электродвигателем. - Высокое качество и надежность - Долговечность и экономичность - Широкий диапазон подач и напора - Взаимозаменяемость по присоединительным размерам с аналогичными насосами других фирм. (Международный стандарт ИСО 2858)
